SP0702.07 : LP | Cảm biến lực Cân điện tử | KELI | BENUI
Thông số chính :
LP | Cảm biến lực Cân điện tử | KELI | BENUI

Cảm biến trọng lượng | Cảm biến lực | Loadcell | Cân điện tử | Bộ chỉ thị số | Đầu cân | Cân băng tải | Cân ô tô | Cân đóng bao | Phụ kiện /.

Thiết kế | Chế tạo thiết bị | Máy móc | Dây chuyền | Thiết bị sấy | Hệ thống pha trộn định lượng | Hệ thống điều khiển khí nén | Tích hợp từ các thiết bị công nghệ Bơm | Van | Cảm biến đo lường | Thiết bị khí nén SMC ( Nhật bản ) | Thiết bị điều khiển PLC của hãng Allen Bradley (Mỹ) | SIEMENS ( Đức )
Hãng cung cấp : KELI | ZEMIC | BENUI
Model : LP
Chất lượng : Bảo hành 18 tháng
 Catalog Video

Execution standard:
GB/T 7551-2008 Certificate
(eqv OIML R60)
Combined error : 0.027%

Sealed to IEC 529:
Protection grade: IP67 or IP68. Protection against total immersion in water for 30 minutes at a pressure corresponding to a 1 m head of water.

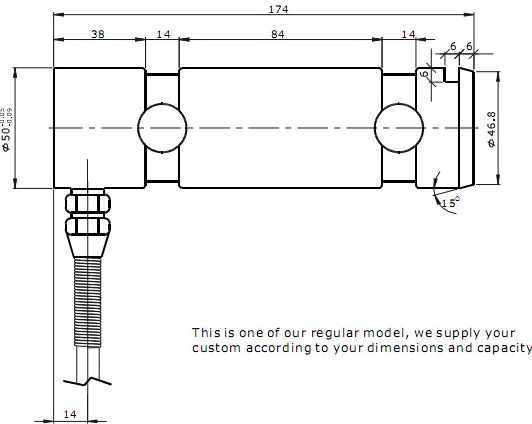

Dimensions

(In mm. 1mm = 0.03937 inches)

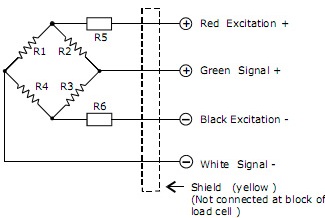

Circuit Diagram:

Electrical Termination
4 Core cable standard lengths:
<=30t: 12.0 m, >=40t: 18m.
Diameter: 6
Connection:
Refer to the following drawing:

Notice:

Do not change the length of cable, or else, it will effect the sensitivity of load cell

Specification

Item Parameter

C2

Unit

Rated load:(Emax)

1,2,3,5,10

t

Maximal numbers of load cell verification
Intervals(Nlc):

2000

d

Minimum load cell verification intervals
Intervals( Vmin):

0.02

% of rated load

Rated output(Cn):

2.0±0.1%

mV/V

Combined error:

0.027

-% of rated output

Temperature effect on sensitivity
(Tkc):

0.0024

-% of rated output/

Temperature effect on zero balance
(Tk0):

0.002

-% of rated output/

Zero balance

1.0

-% of rated output

Input resistance(Rlc)

775±5

Ω(Ohms)

Output resistance(Ro)

702±2

Ω(Ohms)

Insulation resistance

≥5000

MΩ (Mega-Ohms)

Safe overload

150

% of rated capability

Ultimate overload

300

% of rated capability

Operating temperature range

-20~+70/-20~+160

/°F

Recommend excitation

8~15

V( DC or AC)

Maximum excitation

24

V( DC or AC)

Material of elastomer

Al oy steel / Stainless steel

Protection class

IP67/IP68
