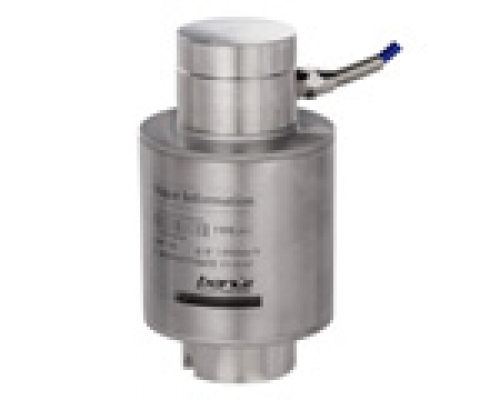

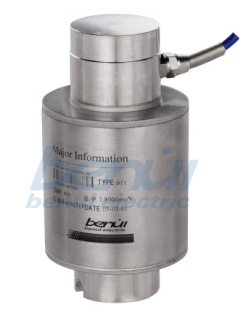

BTY-H | Cảm biến lực | Cân điện tử | KELI

SP0810.02 : BTY-H | Cảm biến lực | Cân điện tử | KELI | ZEMIC

Thông số chính :

Hãng cung cấp : KELI | ZEMIC | BENUI

Model : BTY-H

Chất lượng : Bảo hành 18 tháng

Catalog

Video

Execution standard:
GB/T 7551-1997 Certificate
(eqv OIML R60)
Combined error: 0.027%

Sealed to IEC 529:
Protection grade: IP67 or IP68.
Protection against total immersion in water for 30 minutes at a pressure corresponding to a 1 m head of water.

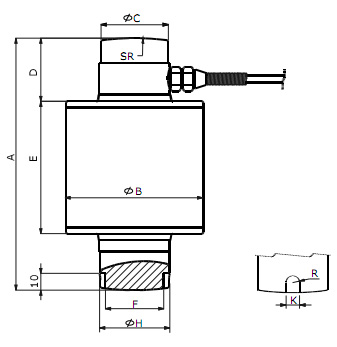

Dimensions

(In mm. 1mm = 0.03937 inches)

CAP./SIZE	A	B	C	D	E	F	H	K	SR
10~30t	150	82	40	38	82	34.7	41.7	8	150
40~60t	170	88	53	47	95	43	53	10	200

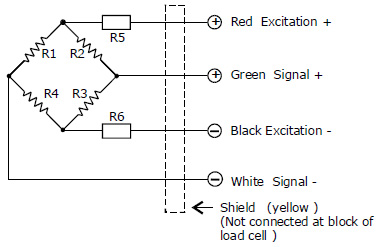

Circuit Diagram:

Electrical Termination
4 Core cable standard lengths:
<=30t: 12.0 m, >=40t: 18m
Diameter:Φ6
Connection:
Refer to the following drawing:

Notice:
Do not change the length of cable, or lese, it will effect the sensitivity of loadcell.

Specification

Item Parameter	C3	Unit
Rated load (Emax):	10,20,30,40,50,60	t
Maximal numbers of load cell verification Intervals (Nlc):	2000	d
Minimum load cell verification intervals Intervals ( Vmin):	0.02	% of rated load
Rated output (Cn):	2.0±0.1%	mV/V
Combined error:	0.027	-% of rated output
Temperature effect on sensitivity(Tkc):	0.0024	=% of rated output/
Temperature effect on zero balance(Tk0):	0.002	-% of rated output
Zero balance:	1.0	-% of rated output
Input resistance(Rlc):	775±5	Ω(Ohms)
Output resistance(Ro):	702±2	Ω(Ohms)
Insulation resistance:	≥5000	MΩ (Mega-Ohms)
Safe overload:	150	% of rated capability
Ultimate overload:	300	% of rated capability
Operating temperature range:	-20~+160/-5~+320	℃/ °F
Recommend excitation:	8~15	V( DC or AC)
Maximum excitation:	24	V( DC or AC)
Material of elastomer:	Alloy steel / Stainless steel
Protection class:	IP67/IP68
